Un effort de tension démultiplié pour un arrimage en toute sécurité
Réduisez votre nombre de systèmes d'arrimage tout en garantissant un serrage ultra puissant sans effort grâce à ce nouveau tendeur ergonomique inversé
L’arrimage par frottement
L’arrimage par frottement - aussi appelé arrimage par recouvrement - est particulièrement utilisé pour le transport de charges importantes, volumineuses et compactes (transports forestiers, blocs de béton, etc.).
Les mauvaises utilisations et tensions des systèmes d’arrimage sont à l’origine de nombreux accidents aux conséquences souvent dramatiques.
Avec POWERTRUCK®, optimisez votre processus d'arrimage, la sécurité de la charge, de l'opérateur et des tiers. Grâce à une STF doublée par rapport à un tendeur classique, le nombre de sangles* nécessaires lors de l'arrimage par recouvrement est généralement divisé par deux.
Cela permet d’obtenir plus rapidement un arrimage optimal de la charge, une meilleure ergonomie de mise en œuvre et un gain économique.

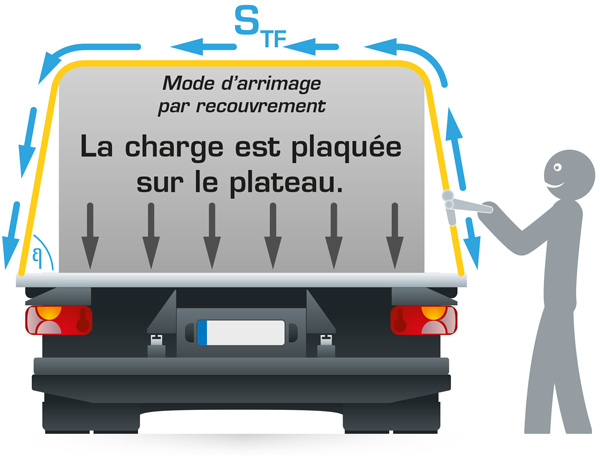

Qu'est-ce que la STF ?
STF = Tension résiduelle de la sangle, c'est la force qui maintien la charge en place.
Plus la STF est élevée moins il faut d’arrimages pour obtenir la même capacité lors d'un arrimage par frottement*
Arrimage par frottement : Divisez par deux votre nombre de systèmes d'arrimage
Lors d’un arrimage par recouvrement, la STF (force résiduelle induite par les tendeurs) est à considérer, plutôt que la tension maximale (LC) de la sangle.
Elle permet de déterminer le nombre de sangles nécessaires et de garantir un arrimage conforme à la réglementation.
Avec une STF de 800 daN le POWERTRUCK® permet de remplacer l’utilisation de deux systèmes d’arrimage standard, comme indiqué dans l'exemple ci-contre.
Il est toutefois important de rappeler qu’il est obligatoire d’utiliser au minimum deux systèmes d’arrimage lors d’un arrimage par recouvrement ; et au minimum quatre systèmes pour un arrimage direct.
- 1 - Profil de la poignée avec moulage ergonomique et grande largeur pour le confort de la prise en main.
- 2 - Prise en main confortable grâce à l’acier courbé.
- 3 - Poignée renforcée par des éléments en tôle courbée.
- 4 - Molette permettant d’enrouler et de desserrer facilement la sangle autour de l’axe d’enroulement lors de la mise en place ou du retrait du système.
- 5 - Châssis conçu pour s’adapter sur tous types de charges et de supports.
Longue poignée de 30 cm pour un effet levier permettant d'augmenter sans effort la tension du système.
Système d’engrenage permettant d’optimiser les zones de contacts et de transferts de charge entre les dents et démultipliant l'effort exercé sur la poignée 1
Double verrouillage pour plus de sécurité : chaque roue dentée est verrouillée 2, 3
L’étiquette de traçabilité est cousue sur la sangle avec une partie prise sous la couture. Cette technique permet d'assurer sa visibilité en toutes circonstances et de la protéger contre les risques de déchirure et d'arrachement.
EFFORT DE TENSION DÉMULTIPLIÉ
Grâce au système d’engrenages composé de trois roues dentées, l’effort exercé sur la poignée est démultiplié tout en assurant un bon transfert de charge entre les dents de l’engrenage.
Le POWERTRUCK® demande moins d’effort manuel tout en assurant une force de tension plus importante.
GAIN DE TEMPS POUR ARRIMER
Lors d’un arrimage par frottement, le POWERTRUCK® avec sa STF élevée permet d’utiliser moins de systèmes d’arrimage, tout en garantissant un transport en toute sécurité. La mise en place des sangles est d’autant plus rapide grâce à l’effort de tension démultiplié qui permet d’atteindre très vite une tension de sangle optimale.
SERRAGE FACILITÉ
La poignée du POWERTRUCK®, plus longue et plus large qu'une poignée standard offre un plus grand confort d’utilisation et réduit l'effort demandé à l'opérateur pour obtenir une tension d'arrimage maximale.
SYSTÈME DE TENDEUR INVERSÉ ERGONOMIQUE
Grâce au système de tension inversé, le dos de l'utilisateur n'est plus soumis à de fortes contraintes, il appuie sur le levier grâce au poids de son corps.
Ce dispositif réduit les risques de troubles musculo-squelettiques.
MANIPULATION DE LA SANGLE FACILITÉE
Une molette installée sur le côté du tendeur permet d’enrouler et de dérouler plus facilement la sangle autour de l'axe du tendeur.
Le POWERTRUCK® concentre tous les éléments pour assurer une plus grande sécurité du transport des marchandises ainsi qu’une facilité d’utilisation.
Suite à l’entrée en vigueur en mai 2018 de la directive 2014/47/UE du Parlement Européen et du Conseil du 3 avril 2014, les contrôles routiers de vérification des systèmes d’arrimage et de leur conformité se multiplient.

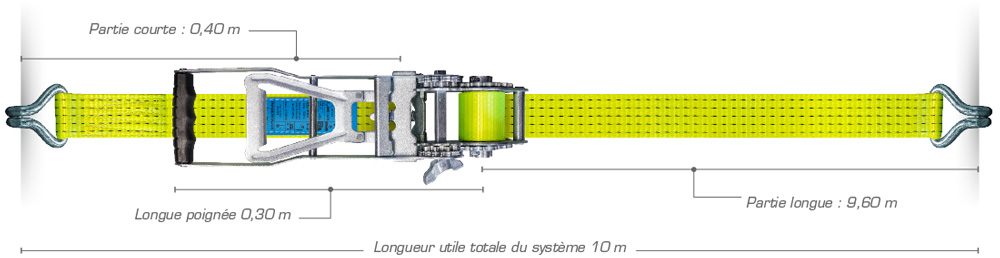

Caractéristiques du POWERTRUCK®
| Conforme à la norme | EN 12195-2 |
| Tendeur | Système inversé ergonomique à tension démultipliée |
| STF | 800 daN |
| SHF | 50 daN |
| Largeur de la sangle | 50 mm |
| Couleur de la sangle | Jaune fluo |
| Matière de la sangle | 100% polyester |
| Allongement sous LC | < 4% |
| Rupture de la sangle seule | 7500 daN |
| Tension maximale d’utilisation (LC) |  2500 daN |
 5000 daN |
|
| Extrémités |  Crochets doigts serrés |
| Référence | 6PT22 1000 40 JAX POWER |
| EAN13 | 3663143444635 |
Télécharger la documentation en PDF
*Tout en respectant les règles d’arrimage en vigueur (EN 12195-2) : au minimum 2 systèmes pour un arrimage en recouvrement et 4 pour un arrimage en direct. Il convient de toujours effectuer le calcul permettant de déterminer le nombre de systèmes d’arrimage nécessaire pour votre situation.
